Detail produk:
|
| Ganti Model: | DS-6610B dan DS-6610B-L | Pertunjukan: | SFP 32Gb/dtk dapat beroperasi pada 32, 16, atau 8Gb/dtk; SFP 16Gb/dtk akan beroperasi pada 16, 8, da |
|---|---|---|---|
| Port Maksimum: | Hingga 24 port | Port Minimal: | basis 8-port |
| Sasis dasar: | 1U | Bandwidth agregat: | 768 GB/dtk |
| Menyoroti: | Emc DS-6600B Dell Fibre Channel Switches,DS-6620B Dell Fibre Channel Switches,Emc DS-6610B Dell Fibre Channel Switches |
||
Direktur Connectrix dan Beralih Nomor Model
Semua model Connectrix yang tercantum dalam tabel di bawah ini mendukung kecepatan pengindraan otomatis untuk kompatibilitas mundur, tidak mengganggu
peningkatan kode dan komponen redundan hot-swappable untuk ketersediaan tinggi.Semua Serat 16Gb/dtk, 32Gb/dtk, dan 64Gb/dtk
Sakelar dan direktur saluran mendukung NVMe/FC.

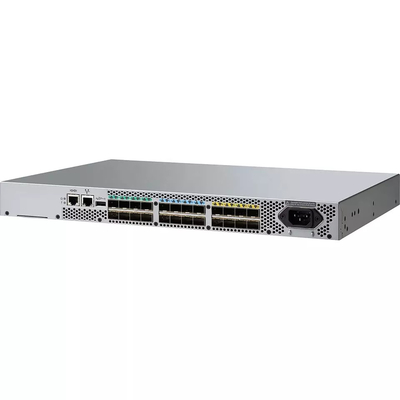

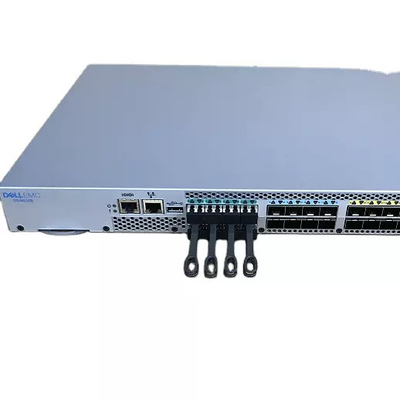

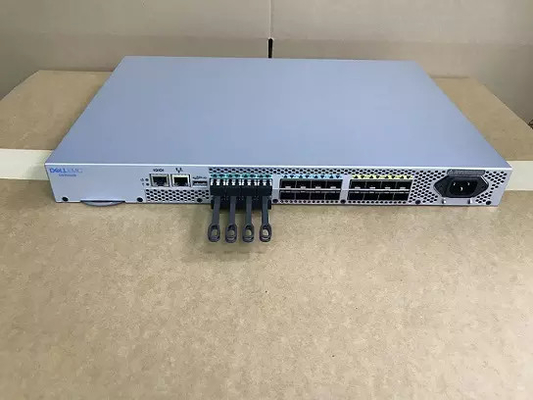

DS-6610B- Dirancang untuk mendukung persyaratan SAN dari lingkungan berukuran kecil hingga menengah, Connectrix DS-
6610B adalah sakelar 24 port yang menawarkan kinerja tinggi dan ekonomis.Sasis dasar 1U dari DS-6610B adalah
diisi sebelumnya dengan delapan optik gelombang pendek 16Gb/s atau 32Gb/s Fibre Channel Small Form Factor Pluggable (SFP+).Itu
kit port sesuai permintaan (PoD) memungkinkan perluasan dalam penambahan 8 port.
| Sakelar Seri DS-6600B | |
| sistem arsitektur | Spesifikasi teknis |
| Port Fibre Channel | DS-6610B Model sasis dasar DS-6610B mencakup delapan port berkemampuan 32Gb/s aktif yang diisi dengan delapan SFP 16Gb/dtk atau delapan SFP 32Gb/dtk.Model port-on-demand (PoD) 8-port memungkinkan sakelar untuk mendukung tambahan 16 port mencapai maksimal 24 port.Model DS-6610B lain yang diakhiri dengan "-EP" hadir terisi penuh dengan 24 16Gb/s SFP dan termasuk Paket Perusahaan. Seri DS-6610B-L Model DS-6610B-L secara fungsional setara dengan sakelar DS-6610B di atas;model "-L". termasuk Garansi Seumur Hidup Terbatas yang unik.Garansi Seumur Hidup Terbatas tetap berlaku hingga akhir tahun mendukung kehidupan untuk DS-6610B-L -switch.Sakelar DS-6610B-L juga menyertakan "-EP" yang terisi penuh 24 SFP 32Gb/dtk dan Paket Perusahaan DS-6620B dan DS-6620B-V2 DS-6620B dan DS-6620B-V2 menampilkan 48 port Fibre Channel SFP+ dan 4 port QSFP.Ada dua model dasar yang memiliki 24 port aktif 32 Gb/s atau 16 Gb/s, diisi dengan SFP gelombang pendek 32 Gb atau 16 Gb/s. Lisensi Ports on Demand (PoD) mengaktifkan 12 port tambahan dan mencakup 12 SFP gelombang pendek.QSFP Lisensi Ports On Demand mengaktifkan empat port QSFP dan berisi empat QSFP gelombang pendek.Perusahaan model switch mengisi penuh port SFP+ dengan empat puluh delapan SFP gelombang pendek dan dilisensikan sepenuhnya dengan Bundel Perusahaan (Jam Tangan Kain, Trunking, Pemantauan Kinerja, Kain Diperpanjang, Visi Kain). DS-6630B dan DS-6630B-V2 Model sakelar DS-6630B dan DS-6630B-V2 mendukung hingga 128 port.Ada 96 SFP standar Port berkemampuan 32 Gb/dtk dan delapan port Quad Small Form-factor Pluggable (QSFP) yang mendukung 32 port. |
| Pertunjukan | SFP 32Gb/dtk dapat beroperasi pada 32, 16, atau 8Gb/dtk;SFP 16Gb/dtk akan beroperasi pada 16, 8, dan 4Gb/dtk |
| Penyangga Bingkai | DS-6610B - 2K dialokasikan secara dinamis DS-6620B dan DS-6620B-V2 - 15.360 dialokasikan secara dinamis DS-6630B dan DS-6630B-V2 - 15.360 dialokasikan secara dinamis |
| Bandwidth Agregat | DS-6610B – 768 Gb/dtk DS-6620B dan DS-6620B-V2 – 2Tb/dtk DS-6630B dan DS-6630B-V2 – 4Tb/dtk |
| Kelas layanan | Kelas 2, Kelas 3, Kelas F (Frame Inter-switch) |
| Jenis pelabuhan | DS-6610B – F_Port, E_Port, M_Port, D_Port (Port Diagnostik ClearLink) pada 24 port SFP+;Gerbang Akses mode: F_Port dan N_Port yang mendukung NPIV DS-6620B dan DS-6620B-V2 - D_Port (Port Diagnostik ClearLink), E_Port, EX_Port, F_Port, AE_Port; kontrol tipe port opsional Mode Gerbang Akses Brocade: F_Port dan N_Port yang mendukung NPIV DS-6630B dan DS-6630B-V2 - D_Port (Port Diagnostik ClearLink), E_Port, EX_Port, F_Port, AE_Port, kontrol tipe port opsional. |
| Layanan kain | Pemulihan Kredit BB;Zonasi Lanjutan Brocade (Zonasi Default, Zonasi Pelabuhan/WWN, Zonasi Peer); Pensinyalan Kemacetan;Pemilihan Jalur Dinamis (DPS);Kain yang Diperpanjang;Dampak Kinerja Kain Notifikasi (FPIN);Visi Kain;FDMI;PIALA FICON (khusus DS-6620B);Aliran Visi;F_Port Trunking;FSPF; Perutean Terpadu;Batang ISL;Server Manajemen;Nama server;NPIV;NTP v3;Pelabuhan Penonaktifan / Pagar;QoS;Pemberitahuan Perubahan Negara Terdaftar (RSCN);Zonasi Berbasis Target;Lalu lintas Pengoptimal;Kain Virtual (Sakelar Logis dan Kain Logis; DS-6610B membutuhkan FOS 9.1.x dan lebih tinggi);VMID dan AppServer. Catatan: Beberapa layanan fabric tidak berlaku atau tidak tersedia dalam mode Access Gateway. |
| Komponen hot swappable | DS-6610B – DS-6610B memiliki catu daya / kipas tertanam dan tidak dapat diganti.Seluruh saklar adalah Field Replaceable Unit (FRU).Satu-satunya FRU di DS-6610B adalah SFP.DS-6610B akan mendukung peningkatan firmware dalam layanan. DS-6620B dan DS-6620B-V2 – Catu daya ganda dengan tiga FRU kipas pendingin tertanam, SFP, dan QSFP optik.Kipas terhubung ke catu daya dan tidak dapat diganti sendiri. DS-6630B dan DS-6630B-V2 – Catu daya ganda, tiga FRU kipas, SFP, dan QSFP |
| Opsi pemasangan | Semua model dapat dipasang di rak Electronic Industries Alliance (EIA) 19 inci standar yang disediakan pelanggan |
| Skalabilitas | Lihat Aplikasi telepon pintar Dell E-Lab Navigator yang dapat diunduh dari Apple atau Google Store atau E-Lab Navigator ditemukan di tautan ini: https://www.delltechnologies.com/en-us/products/interoperability/elab.htm |
| Ukuran bingkai maksimum | Muatan 2.112-byte |
| Pengelolaan | Spesifikasi teknis |
| Sistem Operasi Kain Minimal (FOS) |
DS-6610B FOS 8.1.0a atau lebih tinggi DS-6620B FOS 8.0.0 atau lebih tinggi DS-6620B-V2 FOS 9.0.0 atau lebih tinggi DS-6630B FOS 8.0.0 atau lebih tinggi DS-6630B-V2 FOS 9.0.0 atau lebih tinggi |
| Pengelolaan | Alat Web Tingkat Lanjut.SSH, Audit, Syslog NTP v3, CLI, sesuai dengan SMI-S;REST API, HTTP, SNMP v1/v3 (FE MIB, MIB Manajemen FC) |
| Manajemen SANnav | Portal Manajemen SANnav dan Tampilan Global SANnav memberdayakan administrator TI untuk menjadi lebih efisien dan produktif dengan memberikan visibilitas komprehensif ke dalam lingkungan SAN.SANnav hanya mendukung terbuka sistem dan membutuhkan FOS v7.4 atau lebih tinggi. |
| SAN Connectrix B-Series lama Pengelola |
Connectrix Manager Converged Network Edition (CMCNE) |
| Akses manajemen | 10/100/1000 Mb/s Ethernet (RJ-45), In-band melalui Fibre Channel, port Serial (RJ-45), dan satu port USB |
| Pembaruan firmware | Pengunduhan dan aktivasi tanpa gangguan |
| Keamanan | DS-6610B DH-CHAP (antara sakelar dan perangkat akhir), otentikasi sakelar FCAP;HTTPS, IPsec, pemfilteran IP, LDAP dengan IPv6, Open LDAR, Port Binding, RADIUS, TACACS+, Kontrol Akses Berbasis Peran yang ditentukan pengguna (RBAC), Salinan Aman (SCP), RPC Aman, Syslog Aman, SSH v2, SSL, Pengikatan Sakelar, Sakelar Tepercaya DS-6620B, DS-6620B-V2, DS-6630B, DS-6630B-V2 Enkripsi AES-GCM-256 pada ISL;DH-CHAP (antara sakelar dan perangkat akhir), sakelar FCAP autentikasi;HTTPS, IPsec, pemfilteran IP, LDAPdengan IPv6, OpenLDAR, Port Binding, RADIUS, TACACS+, Kontrol Akses Berbasis Peran (RBAC) yang ditentukan pengguna, Salinan Aman (SCP), RPC Aman, Syslog Aman, SSH v2, SSL, Switch Binding, Switch Tepercaya |
| Diagnostik | Optik ClearLink dan diagnostik kabel, termasuk loopback listrik/optik, lalu lintas tautan/latensi/jarak, aliran pencerminan;built-in flow generator, POST dan diagnosa online/offline tersemat, termasuk lingkungan pemantauan, FC ping dan Pathinfo (FC traceroute), penampil bingkai, restart daemon tanpa gangguan, kesehatan optik pemantauan, pemantauan daya, pencatatan jejak RAS, dan Rolling Reboot Detection (RRD) |
| Menelepon ke rumah | Panggilan integrasi rumah dengan SANnav dan Connectrix Manager Converged Network Edition |
| Fitur kunci lisensi opsional | Paket Perusahaan - termasuk Fabric Vision, Extended Fabric, dan ISL Trunking Lisensi Mainframe - termasuk ISL Trunking, Fabric Vision dan FICON Control Unit Port (CUP) Perutean Terpadu – memungkinkan port dikonfigurasi sebagai EX-Port yang mendukung perutean FC-FC Catatan: Model “-EP” DS-6600B menyertakan Paket Perusahaan |
| Spesifikasi Fisik | Spesifikasi teknis |
| Lampiran | DS-6610B - sasis mendukung aliran udara dari belakang ke depan (RTF). DS-6620B dan DS-6620B-V2 - Ada dua opsi aliran udara: depan-ke-belakang (FTR) dan belakang-ke-depan (RTF) DS-6630B dan DS-6630B-V2 - Ada dua opsi aliran udara: depan-ke-belakang (FTR) dan belakang-ke-depan (RTF) |
| Dimensi dan berat | DS-6610B Tinggi x Lebar x Kedalaman: 1,69 x 16,88 x 12,07 inci, (42,9 x 428,8 x 306 mm), 1 RU Berat terisi penuh: 13 lbs (5,76 kg) DS-6620B dan DS-6620B-V2 Tinggi x Lebar x Kedalaman: 1,73x17,32x14,0 inci (43,9mmx440mmx355,6mm), 1RU Berat dengan 2 catu daya dan tanpa transceiver: 17lbs (7,73kg) DS-6630B dan DS-6630B-V2 Tinggi x Lebar x Kedalaman: 3,41x17,32x24,0 inci (86,7mmx440mmx609,6mm), 2RU Berat dengan 2 catu daya dan tanpa transceiver: 42lbs (19,05kg) |
| Persyaratan Daya | Spesifikasi teknis |
| Sumber Daya listrik | DS-6610B - Sasis sakelar mencakup satu catu daya tetap.Catatan: Meskipun DS-6610B dikirimkan dengan a catu daya tunggal, dua kabel daya disertakan.Hanya satu kabel listrik yang diperlukan. DS-6620B dan DS-6620B-V2 - Sasis sakelar mencakup catu daya ganda yang dapat ditukar dengan terintegrasi sistem pendingin DS-6630B dan DS-6630B-V2 - Sasis sakelar mencakup catu daya ganda yang dapat ditukar dengan terintegrasi sistem pendingin |
| Masukan AC | DS-6610B - 90 V hingga 264 V ~2.2A DS-6620B dan DS-6620B-V2 - 90 V hingga 264 V ~3,5A DS-6630B dan DS-6630B-V2 - 90 V hingga 264 V ~12A |
| Frekuensi jalur masukan | 47-63 Hz |
| Konsumsi daya | DS-6610B - 77 WATTS dengan semua 24 port terisi DS-6620B dan DS-6620B-V2 - 206 WATTS dengan semua 64 port terisi DS-6630B dan DS-6630B-V2 - 942 Watt dengan semua 128-port |
| Lingkungan | Spesifikasi teknis |
| Lingkungan operasi | Suhu: 0°C hingga 40°C/32°F hingga 104°F Kelembaban: 10% hingga 85% (non-kondensasi) |
| Lingkungan non-operasional | Suhu: -25°C hingga 70°C/-13°F hingga 158°F Kelembaban: 10% hingga 90% (non-kondensasi) |
| Ketinggian operasi | Hingga 3000m (9.842 kaki) |
| Ketinggian penyimpanan | Hingga 12 km (39.370 kaki) |
| Terkejut | Pengoperasian: Hingga 20G, 6 ms setengah sinus Tidak beroperasi: Setengah sinus, 33G 11 ms, sumbu 3G |
| Getaran | Pengoperasian: Sinus 0,5g, acak 0,4 gram, 5 Hz hingga 500 Hz Non-pengoperasian: 2,0g sinus, 1,1 gram acak, 5 Hz hingga 500 Hz |
| Disipasi panas | DS-6610B - 24 port pada 215 BTU/jam Port DS-6620B dan DS-6620B-V2 64 pada 716 BTU/jam DS-6630B dan DS-6630B-V2 - 128 port pada 3512 BTU/jam |
Tabel 1: Ganti Model
| Saluran Serat Connectrix Ganti Model |
Kecepatan Fibre Channel Maksimum | Port Maksimum | Port Minimal |
| DS-6610B dan DS-6610B-L | 32Gb/dtk | Hingga 24 port | basis 8-port |
| DS-6620B dan DS-6620B-V2 | 32Gb/dtk | Hingga 64 port | basis 24 pelabuhan |
| DS-6630B dan DS-6630B-V2 | 32Gb/dtk | Hingga 128 port | basis 48-port |
| DS-7720B | 64Gb/dtk | Hingga 64 port | basis 24 pelabuhan |
| DS-7730B | 64Gb/dtk | Hingga 128 port | basis 48-port |
| MDS-9148S | 16 Gb/dtk | Hingga 48 port | basis 12-port |
| MDS-9132T | 32Gb/dtk | Hingga 32 port | basis 8-port |
| MDS-9148T | 32Gb/dtk | Hingga 48 port | basis 24 pelabuhan |
| MDS-9396T | 32Gb/dtk | Hingga 96 port | basis 48-port |
Tabel 2: Model Sakelar Serba Guna
| Model Sakelar Serba Guna Connectrix | Port dan Kecepatan Maksimum | Gunakan Kasus dan Protokol |
| MP-7810B | Dua belas port Fibre Channel berkemampuan 32Gb dan enam port 1/10GbE SFP+ |
Perpanjangan Jarak dengan FCiP, Fibre Channel Protokol (FCP) dan Ekstensi IP (IPEX) |
| MP-7840B | 24 port Fibre Channel 16Gb, enam belas 1/10 Port Gigabit Ethernet (GbE) dan dua 40GbE port |
Perpanjangan Jarak dengan FCiP, Fibre Channel Protokol (FCP), Ekstensi IP (IPEX) dan FICON bingkai utama |
| MDS-9220i | Hingga dua belas port Fibre Channel 32-Gbps, empat 1/10-, dua 25-, dan satu 40- Gigabit Port layanan penyimpanan IP Ethernet |
Perpanjangan Jarak dengan FCiP dan Fiber Dukungan saluran.(Kualifikasi FICON datang segera.) |
| MDS-9250i | 40 port FCP 16Gb, dua port 10GbE dan delapan FCoE |
Ekstensi Jarak dengan FCiP, Mainframe FICON, FCoE dan Fibre Channel |
Tabel 3: Model Direktur Perusahaan
| Model Direktur Connectrix | Kecepatan Fibre Channel Maksimum | Port Maksimum | Dukungan Mainframe |
| ED-DCX7-8B | 64Gb/dtk | Hingga 512 port | √ |
| ED-DCX7-4B | 64Gb/dtk | Hingga 256 port | √ |
| ED-DCX6-8B | 32Gb/dtk | Hingga 512 port | √ |
| ED-DCX6-4B | 32Gb/dtk | Hingga 256 port | √ |
| MDS-9718-V3 | 32Gb/dtk (siap 64Gb/dtk) | Hingga 768 port | |
| MDS-9710-V2 | 32Gb/dtk (siap 64Gb/dtk) | Hingga 384 port | √ |
| MDS-9706-V2 | 32Gb/dtk (siap 64Gb/dtk) | Hingga 192 port | √ |
Tabel 4: Fitur Opsional Connectrix B-Series
| Fitur | Keterangan |
| Visi Kain | Memberikan visibilitas dan wawasan di seluruh jaringan penyimpanan melalui Suite Kebijakan Pemantauan dan Peringatan (MAPS), Pemantauan Fabric Performance Impact (FPI), ClearLink Diagnostics, Flow Vision, dan Massal Tunggal Konfigurasi. |
| Trunking ISL | Memberikan kemampuan untuk menggabungkan beberapa tautan fisik ke satu tautan logis untuk jaringan yang ditingkatkan kinerja dan toleransi kesalahan. |
| Kain yang Diperpanjang | Menyediakan lebih dari 10 kilometer konektivitas fabric yang dialihkan dengan bandwidth penuh untuk jarak jauh tergantung pada platform ini bisa mencapai 3000 kilometer.Extended Fabric diperlukan untuk semua Inter Switch Link (ISL) yang lebih besar dari 10 kilometer. |
| PIALA FICON mainframe | Termasuk fitur manajemen FICON yang diperlukan untuk lingkungan mainframe.FICON mendukung kecepatan tinggi konektivitas antara mainframe dan perangkat I/O.Control Unit Port (CUP) memungkinkan alat mainframe untuk mengelola konektivitas antar port, memantau kinerja fabric, dan mengumpulkan informasi diagnostik penting |
| Bundel Perangkat Lunak Perusahaan | Bundel Perusahaan mencakup Fabric Vision, ISL Trunking, dan Extended Fabrics. |
Tabel 5: Fitur Opsional Connectrix MDS Series
Fitur standar untuk lini produk Connectrix MDS termasuk Port Channel, VSAN, VSAN Trunking, Inter-VSAN Routing,
Diagnostik NPV, ISL dan HBA, Pemantauan Port, Deteksi Pembuangan Lambat (Kemacetan), Transparansi mesin virtual,
zonasi yang didukung perangkat keras.ACL, per VSAN Role-based Access Control (RBAC), kebijakan QoS, diagnostik canggih
dan banyak lagi.Fitur opsional menyediakan cara untuk membeli fitur yang Anda butuhkan.
| Fitur | Keterangan | Fitur |
| Paket Perusahaan | Termasuk rekayasa lalu lintas tingkat lanjut dan keamanan tingkat lanjut fitur untuk SAN perusahaan |
Manajemen lalu lintas lanjutan mencakup Inter-VSAN Perutean, fitur Kualitas Layanan (QoS), Diperpanjang kredit.Fitur keamanan termasuk switch-to-switch dan otentikasi host-to-switch, zonasi LUN, hanya-baca zona, keamanan port, kontrol akses berbasis VSAN, IP Sec untuk iSCSI dan FCiP, Sertifikat Digital IKE dan pengikat kain untuk Fibre Channel |
| Ekstensi SAN melalui IP | Menyediakan bisnis yang terintegrasi, hemat biaya, dan andal solusi lanjutan yang menggunakan infrastruktur IP yang ada |
Mendukung SAN Extension Tuner, Inter-VSAN Routing untuk dukungan protokol FCiP dan FCiP, kompresi FCiP, Akselerasi Tulis FCiP, Pita Baca/Tulis FCiP Percepatan |
| Akselerasi I/O (IOA) | Kemampuan IOA tersedia pada direktur seri MDS 9700 dari Rilis NX-OS 8.2(1).Ini dapat diaktifkan menggunakan I/O lisensi paket akselerasi yang tersedia untuk dikonfigurasi terpisah pada modul |
Transportasi dan akselerasi kecepatan-independen itu mempercepat lalu lintas disk dan tape melalui 2/4/8/16/32G Pelabuhan Fibre Channel.Bekerja di Area Metropolitan Jaringan (MAN) dan WAN.Kompresi data di hubungannya dengan FCIP ISL.Ketersediaan tinggi menggunakan Port Saluran dengan akselerasi melalui Fibre Channel dan ISL FCIP.Transportasi Percepatan Menulis Independen (WA) lalu lintas Replikasi Disk dan Akselerasi Pita (TA) Lalu Lintas Replikasi Pita. |
| Paket Mainframe | Termasuk fitur yang diperlukan untuk lingkungan mainframe. FICON mendukung konektivitas berkecepatan tinggi antar mainframe server dan perangkat I/O |
VSAN untuk pencampuran FICON dan FCP, Kontrol FICON Port Unit (CUP), Penjilidan Kain, Switch Cascading, FICON Native Mode Channel-to channel operation, penugasan FICON FCID yang gigih, Port Swapping untuk koneksi kabel saluran host, pita FICON percepatan. |
| Analisis SAN | Modul peralihan direktur 32Gb dan beralih platform mendukung SAN Analytics |
SAN Insights dirancang untuk pelanggan yang menginginkannya ingin memanfaatkan pengumpulan data, perhitungan dan visualisasi end-to-end data yang disediakan oleh mesin analitik yang berada di MDS 32Gb/s beralih modul melalui DCNM.Telemetri SAN Streaming adalah untuk pelanggan yang menggunakan Instrumen Virtual (VI) atau pihak ketiga lainnya atau solusi khusus untuk ditampilkan data yang disediakan oleh mesin analitik MDS. |
Pemberitahuan:
1. Buka kemasannya, periksa produknya dengan hati-hati, dan bawa dengan hati-hati.
2. Produk ini adalah peralatan asli baru yang belum dibuka.
3. Semua produk garansi 1 tahun, dan pembeli bertanggung jawab untuk biaya pengiriman kembali.
Pembeli Internasional Harap Dicatat:
Bea masuk, pajak, dan biaya tidak termasuk dalam harga barang atau biaya pengiriman.Biaya ini adalah tanggung jawab pembeli.
Silakan periksa dengan kantor bea cukai negara Anda untuk menentukan biaya tambahan ini sebelum menawar atau membeli.
Biaya bea cukai biasanya dibebankan oleh perusahaan pengiriman atau dikumpulkan saat Anda mengambil barang.Biaya ini bukan biaya pengiriman tambahan.
Kami tidak akan meremehkan barang dagangan atau menandai barang tersebut sebagai hadiah pada formulir pabean.Melakukan hal itu bertentangan dengan hukum AS dan internasional.
Keterlambatan pabean bukan tanggung jawab penjual.
