Cisco Nexus 9300-GX Series Switch Cisco N9K-C9316D-GX

Gambaran keseluruhan produk

Berdasarkan teknologi Cisco® Cloud Scale, switch Cisco Nexus® 9300-GX adalah generasi berikutnya dari Cisco Nexus 9000 Series Fixed Switch yang mampu mendukung 400 Gigabit Ethernet (GE).Dengan meningkatnya kasus penggunaan untuk aplikasi yang membutuhkan Artificial Intelligence (AI) dan Machine Learning (ML), platform ini memenuhi kebutuhan untuk switch berkinerja tinggi, hemat energi, dan kompak dalam infrastruktur jaringan.Switch ini dirancang untuk mendukung kain 100G dan 400G untuk lingkungan penyedia layanan seluler, termasuk tepi jaringan, 5G, IoT, platform jaringan media profesional (PMN), and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densitiesCisco Nexus 9300-GX memberikan perlindungan investasi bagi pelanggan,memberikan kinerja yang lebih tinggi untuk memenuhi skala kain-laun tulang belakang untuk mendukung pertumbuhan lalu lintas untuk aplikasi cloud.

Cisco menyediakan dua mode operasi untuk Cisco Nexus 9000 Series Switches. Organisasi dapat menggunakan Cisco Application Centric Infrastructure (Cisco ACI®) atau mode Cisco NX-OS.

Cisco ACI adalah arsitektur holistik yang didorong oleh niat dengan otomatisasi terpusat dan profil aplikasi berbasis kebijakan.jaringan transportasi untuk beban kerja dinamis dan dibangun di atas jaringan struktur yang menggabungkan waktu diuji protokol dengan inovasi baru untuk menciptakan, arsitektur scalable, dan tangguh dari low-latency, high-bandwidth link. kain ini memberikan jaringan yang dapat mendukung yang paling menuntut dan fleksibel lingkungan pusat data.

Dirancang untuk jaringan yang dapat diprogram, sistem operasi Cisco NX-OS mengotomatisasi konfigurasi dan manajemen untuk pelanggan yang ingin mengambil keuntungan dari model operasi DevOps dan set alat.

Switch Cisco Nexus 9300

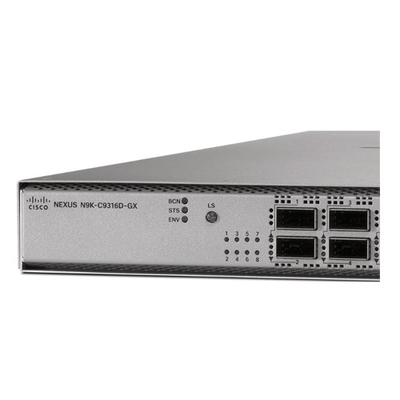

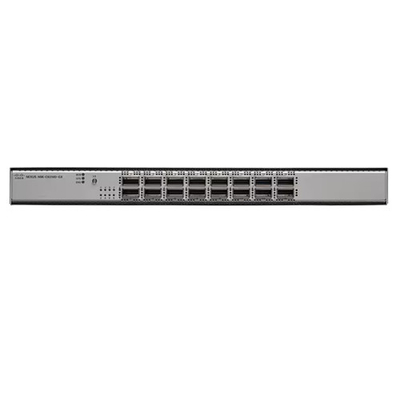

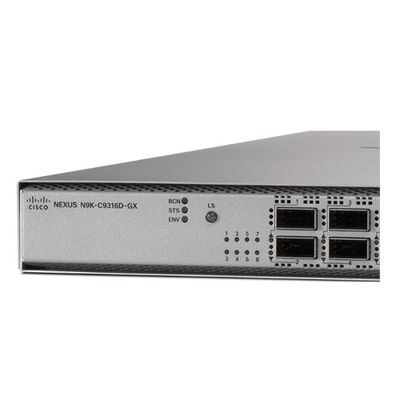

Cisco NexusN9K-C9316D-GXPergantian adalah switch 1RU yang mendukung bandwidth 12,8 Tbps dan lebih dari 4,3 bpp. Switch dapat dikonfigurasi untuk bekerja sebagai 10/25/40/50/100/200/400-Gbps yang menawarkan pilihan fleksibel dalam faktor bentuk yang kompak.Silakan lihat tabel fitur di bawah ini untuk informasi lebih lanjut.

Fitur dan manfaat

Cisco Nexus 9300-GX Series menyediakan fitur dan manfaat berikut:

● Fleksibilitas Arsitektur

◦ Cisco Software-Defined Networking (SDN) solusi industri terkemuka dan Cisco ACI^®dukungan

◦ Dukungan untuk kain VXLAN EVPN berbasis standar, termasuk dukungan multi-situs hierarkis (lihatJaringan VXLAN dengan MP-BGP EVPN control planeuntuk informasi lebih lanjut)

◦ Arsitektur BGP tiga tingkat, memungkinkan jaringan IPv6 horizontal, tidak memblokir pada skala web

◦ Segment Routing (SR dan SRv6) memungkinkan jaringan untuk meneruskan paket Multiprotocol Label Switching (MPLS) dan lalu lintas insinyur tanpa Resource Reservation Protocol (RSVP) Traffic Engineering (TE).Ini menyediakan alternatif pesawat kontrol untuk meningkatkan skalabilitas jaringan dan virtualisasi

◦ Dukungan protokol komprehensif untuk lapisan 3 (v4 dan v6) paket protokol routing unicast dan multicast, termasuk BGP, Open Shortest Path First (OSPF),Enhanced Interior Gateway Routing Protocol (EIGRP), Routing Information Protocol Versi 2 (RIPv2), Protocol Independent Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM), dan Multicast Source Discovery Protocol (MSDP)

● Kemampuan pemrograman luas

◦ Day-zero automation melalui Power On Auto Provisioning (POAP), secara drastis mengurangi waktu penyediaan

◦ Integrasi terkemuka di industri untuk aplikasi manajemen konfigurasi DevOps terkemuka, seperti Ansible, Chef, Puppet, dan SALT.Dukungan model YANG asli dan standar industri OpenConfig yang luas melalui RESTCONF/NETCONF

◦ Pervasive API untuk semua fungsi Command-Line Interface (CLI) switch (RPC berbasis JSON melalui HTTP/HTTP)

● Skalabilitas, fleksibilitas, dan keamanan yang tinggi

◦ Tabel pengalihan yang fleksibel mendukung hingga satu juta entri bersama pada model GX. Penggunaan ruang TCAM yang fleksibel memungkinkan definisi khusus dari templat Daftar Kontrol Akses (ACL)

● Manajemen buffer yang cerdas

◦ Platform ini menawarkan inovasi Ciscomanajemen buffer cerdas,yang menawarkan kemampuan untuk membedakan aliran tikus dan gajah dan menerapkan skema manajemen antrian yang berbeda kepada mereka berdasarkan persyaratan penyampaian jaringan mereka jika terjadi kemacetan tautan

◦ Fungsi manajemen buffer cerdas meliputi:

◦ Approximate Fair Dropping (AFD) with Elephant Trap (ETRAP). AFD membedakan aliran gajah umur panjang dari aliran tikus umur pendek, dengan menggunakan ETRAP.AFD mengecualikan aliran tikus dari algoritma drop sehingga aliran tikus akan mendapatkan bagian bandwidth yang adil tanpa kelaparan oleh aliran gajah yang lapar bandwidthJuga, AFD melacak aliran gajah dan menundukkan mereka ke algoritma AFD di antrian keluar untuk memberikan mereka bagian yang adil dari bandwidth

◦ ETRAP mengukur jumlah byte aliran masuk dan membandingkannya dengan ambang batas ETRAP yang ditentukan pengguna.

◦ Dynamic Packet Prioritization (DPP) menyediakan kemampuan untuk memisahkan aliran tikus dan aliran gajah menjadi dua antrian yang berbeda sehingga ruang buffer dapat dialokasikan kepada mereka secara independen.Aliran tikus yang sensitif terhadap kemacetan dan latensi dapat mengambil antrian prioritas dan menghindari pemesanan ulang yang memungkinkan aliran gajah untuk mengambil bandwidth link penuh

● Remote Direct Memory Access ( (Akses jarak jauh langsung ke memori)RDMA) melalui Ethernet konvergen dukungan RoCE

◦ Platform ini menawarkan transportasi tanpa kerugian untuk Remote Direct Memory Access (RDMA) melalui Ethernet konvergen dengan dukungan protokol Data Center Bridging (DCB):

◦ Kontrol Aliran Berbasis Prioritas (PFC) mencegah penurunan dalam jaringan dan penyebaran pause-frame per kelas prioritas

◦ Enhanced Transmission Selection (ETS) cadangan bandwidth per kelas prioritas dalam situasi perselisihan jaringan

◦ Data Center Bridging Exchange Protocol (DCBX) dapat menemukan dan bertukar informasi prioritas dan bandwidth dengan endpoint

◦ Platform ini juga mendukung Eksplisit Congestion Notification (ECN), yang menyediakan pemberitahuan end-to-end per aliran IP dengan menandai paket yang mengalami kemacetan, tanpa kehilangan lalu lintas.Platform ini mampu melacak statistik ECN, termasuk jumlah paket yang ditandai yang mengalami kemacetan

● Konvergensi LAN dan SAN

◦ Dukungan Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) memungkinkan administrator jaringan untuk mengontrol ID domain dan titik manajemen pada jaringan Fibre Channel saat berskala.Fitur ini memungkinkan jaringan LAN dan SAN-konvergen pada lossless, jaringan Ethernet yang handal

● Hardware dan perangkat lunak yang tersedia

◦ Teknologi Virtual Port-Channel (vPC) menyediakan multipathing Layer 2 melalui penghapusan Spanning Tree Protocol (STP).Hal ini juga memungkinkan sepenuhnya memanfaatkan bisectional bandwidth dan disederhanakan Lapisan 2 topologi logis tanpa perlu mengubah manajemen yang ada dan model penyebaran

◦ 64-way Equal-Cost MultiPath (ECMP) routing memungkinkan penggunaan Layer 3 fat-tree desain. Fitur ini membantu organisasi mencegah jaringan kemacetan, meningkatkan ketahanan,dan menambah kapasitas dengan sedikit gangguan jaringan

◦ Kemampuan reboot lanjutan termasuk hot and cold patching

◦ Saklar menggunakan Unit Pasokan Listrik (PSU) yang bisa ditukar panas dan kipas dengan redundansi N + 1

● Sistem operasi perangkat lunak Cisco NX-OS yang dibangun khusus dengan inovasi yang komprehensif dan terbukti

◦ Sebuah gambar biner tunggal mendukung setiap saklar dalam Cisco Nexus 9000 Series, menyederhanakan manajemen gambar.desain yang mengisolasi kesalahan sambil meningkatkan ketersediaan. Dalam hal kegagalan proses, proses dapat di-restart tanpa kehilangan status. Sistem operasi mendukung hot dan cold patching dan diagnostik online

◦ Data Center Network Manager (DCNM) adalah platform manajemen jaringan untuk semua Cisco NX-OS-enabled deployments, menjangkau arsitektur kain baru, IP Fabric for Media,dan penyebaran jaringan penyimpanan untuk pusat data yang didukung Cisco Nexus. Mempercepat penyediaan dari hari ke menit dan menyederhanakan penyebaran dari hari nol hingga hari N. Mengurangi siklus pemecahan masalah dengan visibilitas operasional grafis untuk topologi, jaringan jaringan,dan infrastruktur. Menghilangkan kesalahan konfigurasi dan mengotomatiskan perubahan yang sedang berlangsung dalam loop tertutup, dengan model penyebaran templat dan peringatan kepatuhan konfigurasi dengan perbaikan otomatis.Nikmati ringkasan kesehatan secara real-time untuk kain, perangkat, dan topologi. Visibilitas korelasi untuk kain (underlay, overlay, virtual dan fisik endpoint), termasuk visualisasi komputasi dengan VMware

◦ Pemantauan lalu lintas jaringan dengan Cisco Nexus Data Broker membangun sederhana, skalabel,dan titik akses tes jaringan (TAP) yang hemat biaya dan agregasi Cisco Switched Port Analyzer (SPAN) untuk pemantauan dan analisis lalu lintas jaringan

● Cisco Network Assurance Engine (NAE)

◦ Cisco NAE terus-menerus memverifikasi apakah infrastruktur jaringan beroperasi sesuai dengan tujuan kebijakan.konfigurasi, dan tingkat keadaan dinamis. NAE dapat dengan tepat menunjukkan masalah di jaringan, mengidentifikasi aplikasi atau bagian jaringan yang terpengaruh, mengidentifikasi akar penyebab masalah,dan menyarankan bagaimana untuk memperbaikinyaPendekatan verifikasi terus menerus mengubah operasi hari ke-2 dari modus reaktif ke modus proaktif dan melakukannya tanpa menggunakan data paket.NAE membantu menghindari pemadaman dengan memprediksi dampak perubahan, mengurangi insiden TI yang terkait dengan jaringan dan menyusut rata-rata waktu untuk perbaikan hingga 66 persen. NAE juga membantu memastikan keamanan jaringan dan kepatuhan segmentasi.https://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html

Spesifikasi switch Cisco Nexus 9300-GX Series
